/ PRODUCT DETAILS多效蒸發技術
多效蒸發器是多臺單效蒸發器的串聯組合,其特點是利用前效產生的二次蒸汽作為加熱后效蒸發器的熱源,以達到節能降耗的目的。通常有雙效蒸發器、三效蒸發器或者多效蒸發系統。
多效蒸發器可分為普通多效蒸發器和強制循環多效蒸發器。強制循環多效蒸發系統提高了蒸發管內物料的流速,改善了傳熱效果,提高了蒸發強度。
根據蒸發對象與二次蒸氣的流向,可有不同的加料方法與相應的流程。以三效為例,有順流、逆流、平流三種流程。

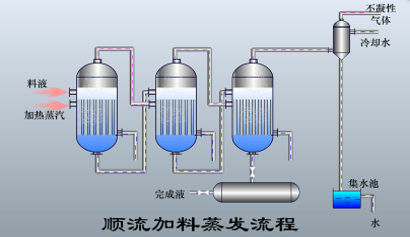

順流蒸發
順流蒸發工藝即加熱蒸氣和原料液均順次流經各效且兩者流向相同。
?多效的真空度依次增大,即絕 對壓力依次降低,料液在各效之間的輸送不必用泵,而是靠壓差自然流動到后面各效;
?溫度依次降低,故料液從前一效通往后一效時就有過熱現象,也就是發生閃蒸,產生更多一部分蒸汽;
?對于隨著蒸發的進行,溶液黏度隨濃度變化較大的物料而言,后幾效的傳熱系數相對較低,而且由于濃度大,沸點也更高,各效不容易維持較大的有效傳熱溫差,不利于傳熱。
逆流蒸發
逆流蒸發工藝是指物料走向和加熱蒸汽的流向相反。原料從真空度高的末一效進入,逐步向前面各效流動,濃度越來越高,所以料液往前面一效送入時,不僅沒有閃蒸,而且要經過一段預熱過程,才能達到沸騰。
平流蒸發
平流蒸發工藝是指加熱蒸氣走向與并流相同,原料液和完成液則分別從各效中加入和排出,除第 一效外,其余各效皆用的是二次蒸汽。
這種流程適用于容易結晶的物料,如制鹽,一經加熱蒸發,很快達到過飽和狀態,結晶析出。
多效蒸發技術特點
多效蒸發器在工業行業中應用廣泛,是一種多次循環利用蒸汽的設備,其操作簡單,工藝成熟,性能穩定,使蒸汽可以得到多次利用,蒸發系統優點如下:
?多效蒸發的傳熱程序是沸騰和冷凝換熱,是相變傳熱,因此傳熱系數很高,受熱時間短,蒸發效率高;
?多效蒸發使用的是蒸汽的潛熱,盡可能地減少熱排放,降低鮮蒸汽的消耗;
?多效強制循環蒸發不容易結垢,濃縮比大,操作彈性大:
?多效蒸發耗電量較少,水的蒸發依靠吸收的熱能,蒸發系統中液體循環及輸送耗電量較低,也會降低運行成本;
?多效蒸發器對含鹽廢水進料要求低,簡化了含鹽廢水的預處理過程。
多效蒸發效果分析
根據單效蒸發器的分析,蒸發量D/加熱蒸汽量D=0.91或者D/D=1.1,1kg蒸汽可以蒸出0.91kg的淡水。
如果將蒸出的二次蒸汽通往第二個蒸發器的加熱室去作為加熱用,那么同樣1kg的二次蒸汽又可以蒸出0.91kg的淡水。以此類推,效數越多,利用1kg加熱蒸汽可以蒸發出的淡水也越多,這從熱量的利用上來講是有利的。
實際上,由于溶液都存在沸點升高現象,蒸發過程中又需要維持一定的液面高度,加上管線有流動阻力損失,導致了一定的溫差損失,再加上隨著效數的增多,散熱面積也在增大,熱損失也增多。所以當效數增多時,熱量利用的效率也隨之有所降低。
理論上隨著效數的增加,效費比一直在升高,但是升高的比例越來越小。統籌考慮效設備投資、效費比、占地面積等因素,需確定合適的蒸發效數。
MVR蒸發器
MVR蒸發技術
MVR (Mechanical Vapor Re-compression)-機械蒸汽再壓縮,是指將蒸發(蒸餾等)過程的二次蒸汽(溫度低、壓力低而無法進一步利用)用壓縮機進行壓縮,提高其溫度、壓力,重新作為熱源加熱需要被蒸發的物料,從而達到循環利用蒸汽的目的,使蒸發過程不需要外加蒸汽,即用少量的電能獲得較多的熱能,從而減少系統對外界能源需求的一項高 效節能技術。
MVR蒸發器系統組成
?蒸發器--主體設備,包含加熱器、分離器、捕沫器、循環泵;
?壓縮機--核心設備,壓縮二次蒸汽,提高蒸汽熱焓;
?預熱器--余熱利用及提高進料溫度;
?真空系統--抽出裝置不凝氣體,維持系統真空度;
?清洗系統--對系統管件部位進行定期清洗,保障設備穩定運行;
?控制系統--物料預熱后溫度、壓縮機轉速及頻率、系統閥門狀態、蒸發溫度及物料實時流量、系統壓力、儀表參數等的自動化控制與實時監測,以達到自動蒸發、運行、停機等操作。自動報警,系統自動保護,以保持系統動態平衡。
MVR蒸發器技術優勢
?結構緊湊合理,同樣處理量時占地面積約是III效的50%,節約鋼結構投資;
?熱效率高,同樣熱負荷下運行成本約是三效的35%左右,節能效果明顯;
?工藝流程簡單、技術成熟可靠,管路管線及閥門相較于多效更少;
?無需表冷器,無需大量低溫循環水,節約設備投資,降低了系統運行能耗;
?以清潔能源---電能為能源,減少了對蒸汽的依賴,無二次污染;
?可與升膜、降膜等不同結構形式的蒸發器組合,可采取高真空低溫蒸發,物料停留時間短,保證了產品品質;
?采用了工控機或PLC自動控制,可實現全/半自動控制,可實現無人值守;
MVR蒸發器應用領域
MVR是目前節能的蒸發器,加熱溫差小,停留時間短,適于熱敏性物料;MVR強制循環蒸發,適用于有結垢性、結晶性、熱敏性(低溫)、高濃度、高粘度并且含不溶性固形物等化工、食品、制藥、環保工程、廢液蒸發回收等行業的蒸發濃縮。
?化工工業領域
化工原料的生產,香料的提純,行業工藝廢水等大多為高鹽、高COD、甚至是含毒水質。常規處理方法難以湊效,蒸發濃縮成為目前行之有效的主要途徑;海水的淡化、有機添加劑的濃縮和結晶等生產過程也常需要蒸發濃縮過程。
?環保領域
將工業廢水蒸發濃縮循環再利用,例如:精細化工、電鍍、涂料生產、醫藥、農藥、造紙和原油生產等行業的污水處理,通過不同蒸發工藝和流程,MVR蒸發器將這些行業中的廢水分離有機物和無機物,或?qū)U水進行蒸發濃縮減量化,或?qū)U水進行蒸發濃縮結晶出鹽達到固液分離目的,達到將水資源回用,低成本解決工業廢水難題。
?飲料行業
MVR蒸發器在飲料行業中主要是用來進行濃縮處理。如:番茄醬、果汁、果醬等的濃縮。
?制藥行業
制藥行業大多采用傳統蒸發器,這不僅降低了藥品的質量,更浪費了大量能源,因此MVR蒸發器的節能性使其廣泛應用在制藥行業。常用作西藥的蒸發、濃縮、結晶和干燥、中藥的濃縮。
?食品行業
一般在食品加工行業,大量采用蒸發技術實現脫水功能,如濃縮玉米漿和提取葡萄糖、氨基酸等。MVR蒸發器可以在較低的溫度下實現蒸發濃縮,非常適合熱敏性物質的處理,可用于乳制品、果汁的濃縮,食品發酵液的處理,糖溶液的蒸發等。
